On cherche à transformer une information numérique en un signal analogique.

Quelle est la représentation d'un CNA? Interpréter.

Exemple de conversion avec un réseau R-2R.

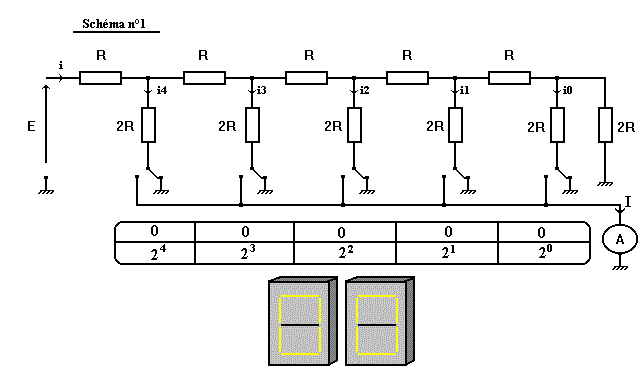

Le schéma n°1 ci-dessous présente le principe d'un CNA à échelle R-2R.

L'ampèremètre est supposé parfait.( Quelle est la signification?)

Chaque bit du mot binaire d'entrée commande un commutateur qui établit une liaison:

- à la masse pour un 0

- à la ligne reliée à l'ampèremètre pour un 1.

Montrer que quelque soit la position des commutateurs le générateur de tension constante délivre toujours un courant d'intensité constante.

Dans le cas de la figure, déterminer la valeur N du système décimal correspondant au nombre binaire associé.

Un peu de simulation

Utiliser le logiciel Crocodileclips pour simuler un convertisseur N/A sur 8 bits.

Réaliser le même montage mais avec "8bits"

Choisir les valeurs de R et de E afin d'avoir un courant d'intensité i₀ de 10mA.

Pour améliorer la compréhension du montage placer des ampèremètres dans chaque branche "2R".

Vérifier que les intensités sont bien les doubles des intensités précédentes i₁ = 2.i₀, i₂ = 2².i₀,.…

L'unité de mesure étant 0,01A vérifier qu'en affichant le nombre binaire 101101 l'on a bien un courant traversant l'ampèremètre d'intensité 0,45A. Vérifier avec d'autres nombres binaires.

Conclure.

Un peu de pratique.

Utiliser la maquette R-2R 8 bits et adapter les valeurs de E et R de façon à ce que le courant dans la dernière branche soit de i₀ = 100m A. (Le montage proposé vérifie E = 512.R. i₀)

Prendre une dizaine de mesures que l'on rassemblera dans un tableau. Faire apparaître le nombre binaire établi au moyen des interrupteurs.

Conclure.
