Nous allons utiliser quelques petits programmes très simples illustrant les conversions numérique analogique et analogique numérique. Ces programmes piloteront des maquettes électroniques de compétition.

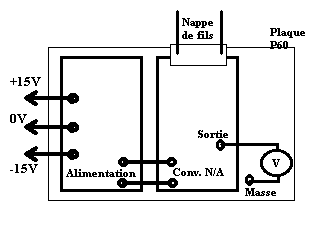

Réaliser le montage suivant utilisant les modules nommés Alimentation et Conversion N/A.
Placer ces deux modules sur une plaque P60 côte à côte afin de réaliser les connexions électriques nécessaires.
Alimenter le premier module avec une alimentation de laboratoire +/- 15V. Connecter la nappe de fils à la prise parallèle de l'ordinateur .
Placer à la sortie du convertisseur un voltmètre.
Lancer le Qbasic et charger le programme CNA8B1.BAS dans le répertoire C:\electrome\paralele
Vérifier le bon fonctionnement du dispositif, le pas de conversion est ici de 40mV.
Visualiser le programme et détailler les instructions importantes. Comment fonctionne l’instruction FOR….NEXT ?
Remplacer le voltmètre dans le montage précédent par un oscilloscope et essayer les programmes CNA8B21, 22, 23 et 24 et observer les formes des signaux générés.
Interpréter.
On exploite le CNA précédent
pour réaliser une conversion analogique numérique au moyen d'un
petit logiciel.

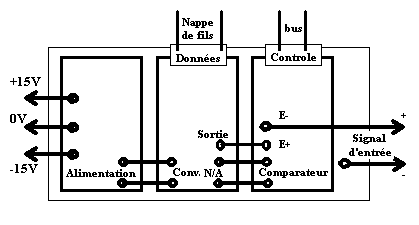

Réaliser le montage suivant ( en s'inspirant de ce qui précède bien entendu) et injecter un signal d'entrée compris entre 0 et 10V.
Lancer le programme CAN8B11. Que constate-t-on?
Interpréter les différentes étapes du programme.
Injecter cette fois un signal sinusoïdal variable de 2 Hz et d'amplitude 2V et auquel on aura pris soin de rajouter une tension d'offset de 3V ( Prendre la précaution de visualiser ce signal au préalable au moyen d'un oscilloscope afin d'être bien sûr des réglages).
Commenter les résultats obtenus.
Rappeler le principe de cette conversion au moyen d'un exemple.
Lancer le programme CAN8B14.
Interpréter les différentes étapes du programme. Et reprendre les manipulations précédentes.
Conclure.
Lancer toujours avec le même dispositif le programme ACQUIRE.
Qu'observe-t-on comme différences.
Comment procède-t-il pour la technique d'acquisition des données?
Interpréter les différentes étapes du programme.
Sur le module comparateur figure un capteur de température. Déconnecter le signal d'entrée précédent et relier la tension de sortie du capteur à l'entrée E- précédente.
Lancer le programme DEGRE8B. Observer son fonctionnement.
Interpréter les différentes étapes du programme.
